製品名
免震床<NON-QUAKE> 3次元免震床システム
フロアを丸ごと3次元免震
フロア全体を水平免震、上下免震することにより、地震時のフロア上での加速度を低減することが可能です。
解析・設計～施工まで
1.対象建物の地震時の震動性状を解析
2.免震床の設計・製作
3.免震床・OAフロアの施工
4.性能確認検査
5.竣工・引渡し
全てを弊社で一括して行います。
製品概要

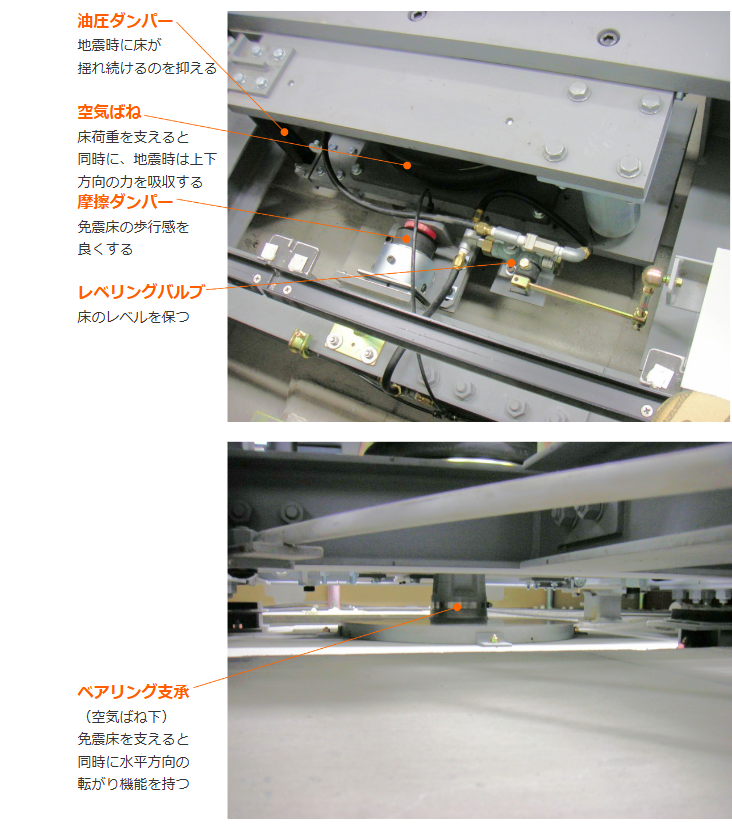

構造

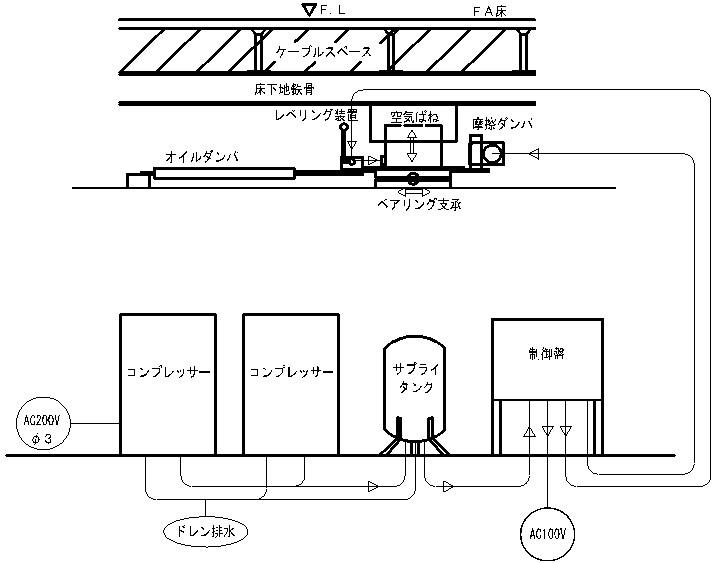

システム床 構成概念図

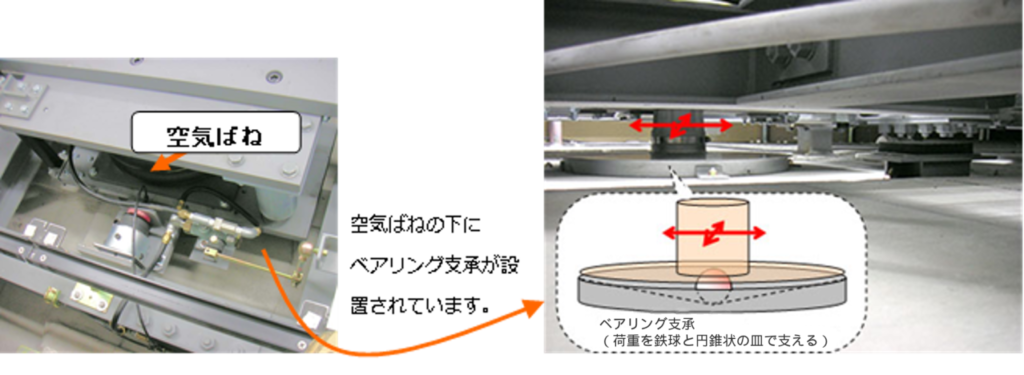

水平方向の免震
- ・ベアリング支承が空気ばねの下に配置され、免震床を支えると同時に、地震時に床に伝わる水平力を低減します
上下方向の免震
- ・空気ばねが床をやわらかく支持し、地震の力を軽減します
- ・コンプレッサーから発生した圧縮空気を、レベリングバルブを通して空気量を調整しながら空気ばねへ供給することにより、免震床の高さを一定に保ちます
特長
- 免震床上の搭載荷重に影響されず、ベアリング支承、空気ばねの固有振動数は常に一定で、安定した免震性能を発揮します
- 空気圧制御の摩擦ダンパーを併せて使用しているため、常に歩行感は良好です
- 搭載物のレイアウトを自由に変更することが可能です

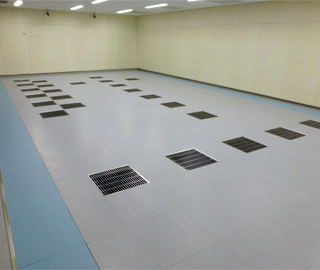

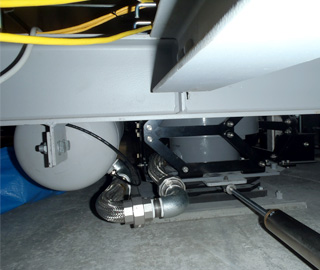

施工例
