産業機械用ボールダンパー

BALL DAMPER

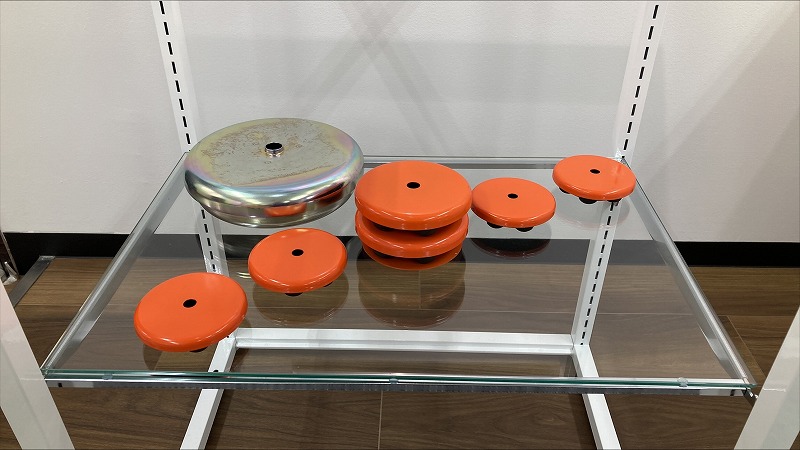

防振に使われるゴム製の弾性体を耐久性の高い金属カバーで保護した製品です。常用荷重の範囲内では、一定の固有振動数を保てます。

製品概要

製品名

ボールダンパー

型番

  • YB-100シリーズ（YB-101,YB-102,YB-103）
  • YB-200シリーズ（YB-201,YB-202,YB-203）
  • YB-300シリーズ（YB-301,YB-302,YB-303）
  • YB-400シリーズ（YB-401,YB-402,YB-403）

特長

  • 常用荷重の範囲内では、一定の固有振動数を保てます。そのため、荷重が小さくても高い防振性能を保ちます。
  • 金属カバーが防振ゴムを保護していますので、ゴムが傷つきにくいです。
  • ゴム部を段重ねにできるため、防振効果を増大できます。（※仕様を参照）

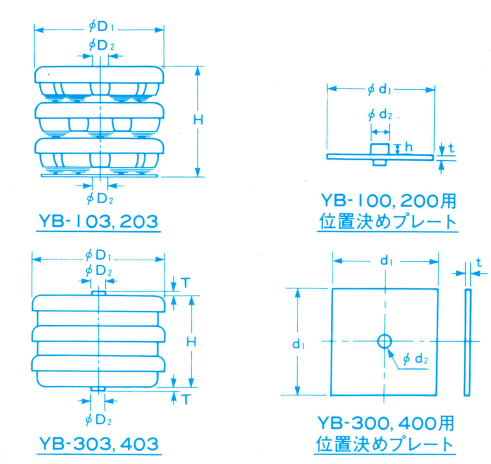

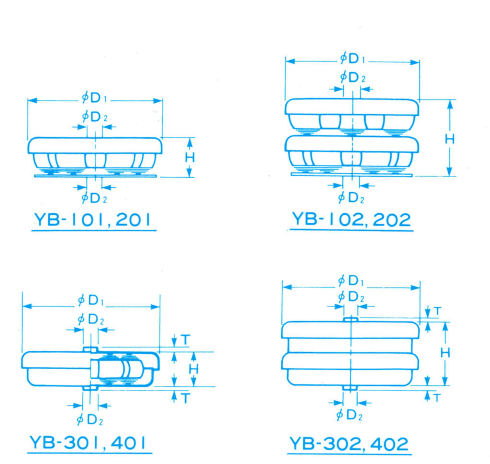

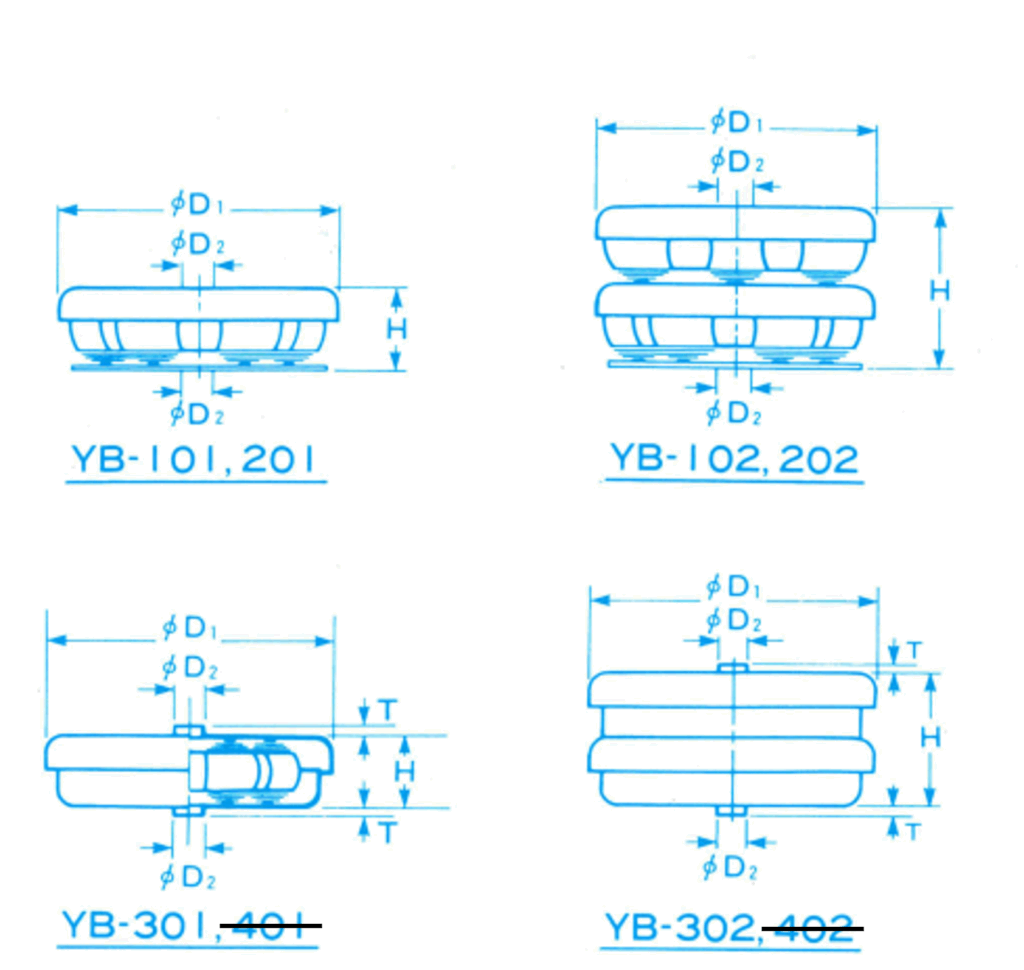

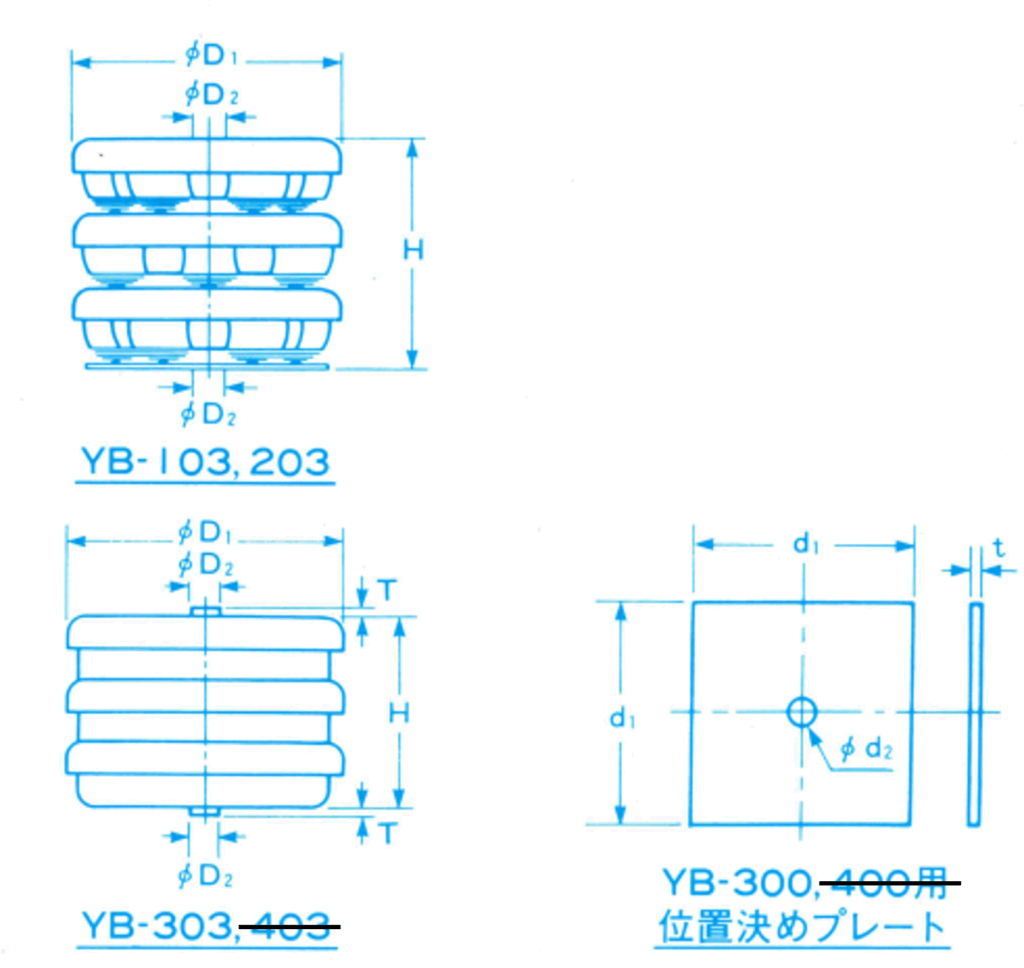

構造

構成要素

ボールダンパーは非線形型防振ゴムと金属カバーから成り立っています。
φD2に上ボルト付や、下ボルト付（下板付）タイプも可能です。ゴムと部品を組み合わせることにより、色々なバリエーションに対応できます。

原理

非線形型のゴムを弾性体とした、防振ゴムです。
非線形型防振ゴムのため、常用荷重の範囲内では、固有振動数は一定です。

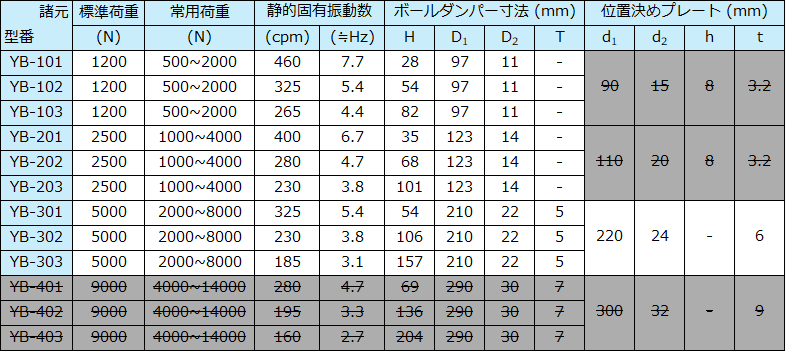

仕様

  • 動的固有振動数は静的固有振動数を1.5倍してください。

カタログ
